海底電/光纜敷設和維修

中文字幕精品人妻熟女公司自行設計製造了海底電/光纜敷設設備，該海底電/光纜敷設設備可鋪設水深4到60m，海纜直徑φ200mm以內，海纜埋設深度0.5到3.2m，海床麵抗剪強度2MPa以內，海纜鋪設速度1m/min至10m/min的海底電（光）纜。

 海纜鋪設作業線主要由電纜盤、退扭架、導向架、張緊器、海纜托架、埋設機、高壓泵等組成。

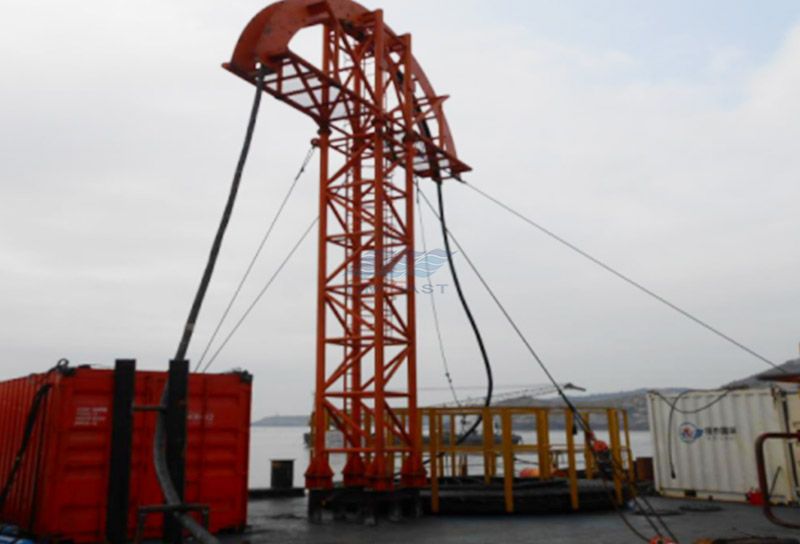

1. 1、退扭架

4.       退扭架高15m，退扭架頂部滾輪彎曲半徑3m；為便於運輸和安裝，退扭架由4部分組成，其中支撐架由3部分組成，分別為：7m/3m/2m，滾輪架1套；退扭架各組成部分之間由連接法蘭連接，退扭架組裝完後使用4根鋼絲繩與甲板連接，保證退扭架的穩性。

5.


2、張緊器

      在海纜鋪設過程中，張緊器使海纜保持一定的拉力，防止海纜在鋪設過程中由於自身重力，潮流及風浪等影響由鋪纜船滑落，造成鋪設過程中的海纜傷害。

       張緊器主要技術參數如下：

● 張緊力                       0~10t

● 收放速度                   0~12m/min

● 加緊力                       0~10.9MPa

● 海纜直徑                   1"~10"

3、海纜鋪設機鋪設能力：

● 海纜直徑小於            200mm

● 適用水深                   2m~50m

● 海床剪切應力小於     2MPa

● 潮流速度小於            6節

● 風速小於                   5級

● 浪高小於                   1.2m

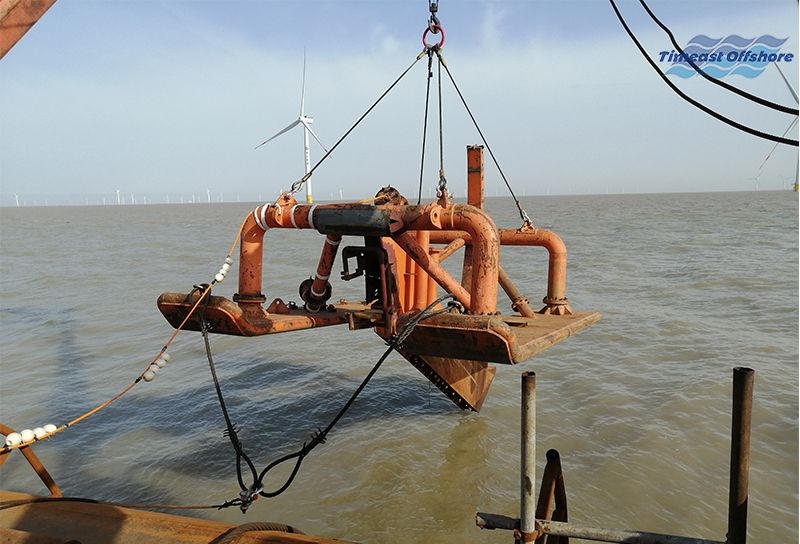

4、海纜埋設機（埋設犁）主要參數：

● 外形尺寸（長×寬×高）   7000×5000×4500mm

● 自重（噸）                      8t

● 海纜埋設深度                  0.5~3.2m

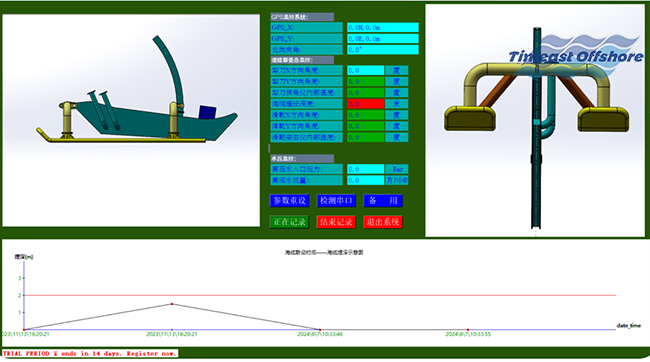

5、海纜埋設監測設備

     海纜埋設監測係統主要監測埋纜機在海床麵的姿態，海纜犁刀挖溝深度，GPS位置，高壓水壓力，海纜承受拉力（張緊器控製）等。

      監測係統監測精度：

● 埋纜機姿態儀X軸           小於0.1°

● 埋纜機姿態儀Y軸           小於0.1°

● 挖溝深度檢測                 小於7mm
